Descrição

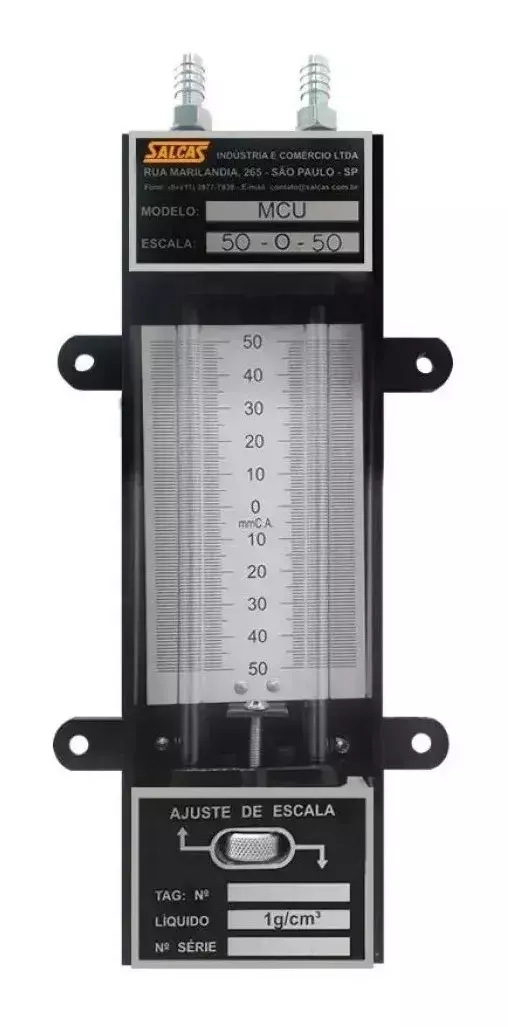

Manômetro em U coluna d'água 500 0 500 mmca

O Manômetro de Coluna Tubo em “U” é constituído por 2 tubos de vidro com orifícios totalmente calibrados com espessura de parede de 2 mm, montados em cabeçotes de polipropileno injetado com vedação de anel o’ring. O equipamento pode operar com pressão de até 10 kgf/cm².

Construído em base de alumínio tipo “U”, com suportes para fixação mural, escala de alumínio feito em silkscreen com fundo branco, traços e números pretos.

O “Ajuste a Zero” é feito por meio de dispositivo de acionamento micrométrico. Conexões de tomadas com rosca de 1/8“ BSP ou espigão para engate de mangueira. A precisão padrão do Manômetro de Tubo em “U” é de 0,5% do Fundo de escala.

MONTAGEM DO MANÔMETRO COLUNA DE TUBO EM U

• Manômetro de Tubo em “U” montado totalmente em aço inox (canaleta, escala e cabeçote);

• Diferentes escalas e unidades de medidas de pressão, volume, vazão, velocidade, entre outros;

• Flange frontal para embutir em painel;

• Tripé para uso em bancadas;

• Torneiras de vidro;

• Proteção de acrílico para tubos em vidro.

Escalas do Manômetro Coluna de Tubo em U: MMCA - MMHG - MBAR - POLEGADAS (Outras escalas sob encomenda)
